  YYZK-VP2型中央空调实训设备(PLC控制)


       中央空调实训设备

一、产品介绍:

  中央空调实训设备,是真实楼宇中央空调系统合理微缩而成的教学实验设备,整套实验设备可演示中央空调“夏季制冷循环”和“冬季制热循环”过程。这套实验系统,从结构上分为实验台和中央空调模型系统两部分。
(一)电气控制系统
  1、结构形式
  电气控制柜。规格为600×500×1700mm(L×W×H)。由PLC、漏电开关、信号指示灯、选择开关、热继电器控制按钮、数字温度仪表、数字电压电流表、温度变送器等元件按照中央空调的控制流程设计制作。
  2、控制系统:制冷方式控制和制热方式控制。
  3、控制模式:手动模式、自动模式、计算机远程控制模式。多档开关进行三种操作模式的切换。
  (1)选择手动模式:即用控制柜门上不同的按钮分别对响应的设备进行启动、停止操作。如:按下“冷冻水泵启动按钮SB1”,冷冻水泵投入运行状态,冷冻水指示灯点亮。按下“冷冻水泵停止按钮SB2”,冷冻水泵停止运行状态,冷冻水指示灯熄灭。手动模式一般在设备调试或试运行阶段使用。
  (2)选择自动模式:即按下控制柜门上的“系统启动按钮”,系统按照PLC预设的逻辑顺序,逐步开启主风机、冷却水泵、冷冻等设备,直至系统完全投入正常运行状态。运行过程中,按下“系统停止按钮”,系统按照逻辑顺序逐步停止设备。
  (3)选择远程模式:即使用计算机对中央空调系统进行控制。在计算机操作界面上,也可进行手动操作和自动操作。同时计算机可完成数据采集、监控、报表生成、故障报警记录等功能。
  4、主要技术参数
  (1)电气控制柜:采用PLC控制方式,包括:三菱PLC(扩展模拟量模)、热继电器、交流接触器、控制按钮、中间继电器、指示灯、数字指示仪表、温度变送器等。
  (2)输入电源:三相五线 AC380 V±10% 50Hz;
  (3)最大供冷量:7.5kW;
  (4)最大输入总功率:6.5kW;
  (5)制冷额定功率:3.8kW;
  (6)最大堵转电流:50A;
  (7)制热额定功率:2.0kW;
  (8)额定输入电流:7A;
  (9)循环风量:700m3/h;
  (10)制冷剂:R22;
  (11)漏电动作电流:≤30mA;
  (12)外形尺寸:6000×2400×2500mm
  (13)安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。
  (14)环境温度:环境温度:-5℃~40℃。
  (15)输出电源:直流24V。
  (16)PLC:三菱FX2N-48MR,扩展6个通道的模拟量输入模块FX2N-4AD及FX2N-2AD模块各一块。PLC作为中央空调电气柜的控制器,负责总体流程的逻辑控制。模拟量模块用于采集出风口温度、回风口温度、冷冻水出口温度、冷却水出水口温度,并转化为数字量,通过计算机进行实时监控。
  (17)仪表

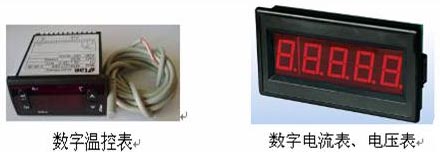

  电气柜分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。

  (18)漏电开关、接触器等继电器元件

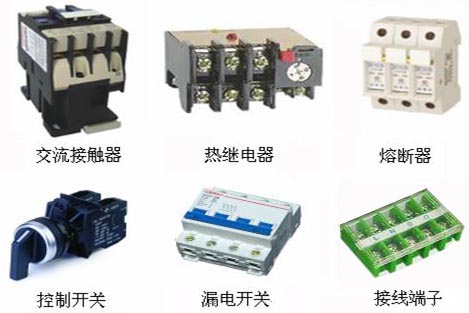

  电控柜安装有中间继电器(AC220V),交流接触器(AC220V),热继电器,漏电保护开关,熔断器,时间继电器等元件,利用继电器模块,可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。

  (8)控制柜基本操作和现实
  a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
(二)中央空调模型系统
  1、制冷系统主要组成:压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
  2、制热系统主要组成:电热式模拟锅炉、数显温度调节器、热水水泵等。
  (1)具有蒸汽压缩式集中式和半集中式中央空调系统的功能,主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。
  (2)制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。
  3、冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。
  (3)冷媒水循环系统主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
  (4)具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
  空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成;工作时,盘管内根据需要流动的冷水(或热水),风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度、湿度的目的。
  3、故障设置与排除
  中央空调实验装置,能够设置故障供学生了解各种故障现象和排除故障(主要是在电控系统方面设置故障)。典型故障点总数为20个,其中制冷系统设置的故障点为8个,电控系统设置的故障点为12个,故障点的设置不损坏制冷和电控系统原理。。
软件同时具有故障设置与恢复功能,老师可以随意设置故障,学员可以通过软件界面精确定位故障并且排除。
  (1)高压过高高压保护;(2)膨胀阀堵塞;(3)压缩机不工作;(4)组合风柜风机不转;(5)冷凝水塔风机不转;(6)模拟锅炉不工作;(7)冷水水泵不工作;(8)热水水泵不工作;(9)冷凝水水泵不工作;(10)制冷控制电脑传感头不工作;(11)模拟锅炉电脑控制传感头不工作;(12)膨胀阀调节不正常;(13)压缩机过载保护;(14)压缩机起动电容不工作;(15)系统终端风机不转;(16)制冷冷水不循环;(17)制热热水不循环;(18)制冷压缩机接触器不正常;(19)制热模拟锅炉接触器不工作;(20)冷凝水塔风机缺相。
  4、实训内容
序号
项目(设备名称)
数量
备注
1
水冷机组
1套
含1台3匹谷轮压缩机、1台水冷冷凝器、1台水冷蒸发器、1个膨胀阀、1个过滤器、1个储液罐、1个温控器、1个压力保护器、一个电磁阀等。2.冷却水系统一套:含2台冷却水泵、1台3吨冷却水塔、1个水流量保护开关、6个手阀等。
2
冷却水冷系统
1套
冷却水系统一套:含2台冷却水泵、1台3吨冷却水塔、1个水流量保护开关、6个手阀等。
3
冷冻水冷系统
1套
含2台冷冻水泵、1套分水器及集水器、1台膨胀水箱、1个水流量保护开关、8个手阀、一个电磁阀等。
4
供暖系统一套:
1套
含1台水加热器、1台热水泵、2个手阀等。
5
模拟大厅
一间
尺寸1600×800×1600mm、1套空气处理系统、1套送风管、1套回风管及相关配套设备。
6
配电柜
1
内置1台三菱PLC FX2N-48MR、8个交流接触器、8个热继电器、1个漏电保护开关、1个4匹熔断器、12个按钮开关、12个指示灯、5个电流表、1个电压表、1个温度采集模块、1个稳压电源、标准通信接口和配套设备。
7
数据采集系统
1套
4个温度传感器、2个压力传感器及1个A/D转换功能模块
8
组态软件
1套
三维力控无限点
9
PLC编程软件(三菱)
1套
FXGP_WIN-C
10
中央空调PLC控制程序
1套

11
组态软件应用程序
1套
过程实时监控(远程控制和数据实时监视)
12
仿真考核软件
1套
故障设置、排除、考核、评分
13
PLC编程电缆
1条
USB口型
14
可移动计算机台架
1套

15
电脑
1台
